您的位置：首页 > 设备展示 > SUGIYAMA

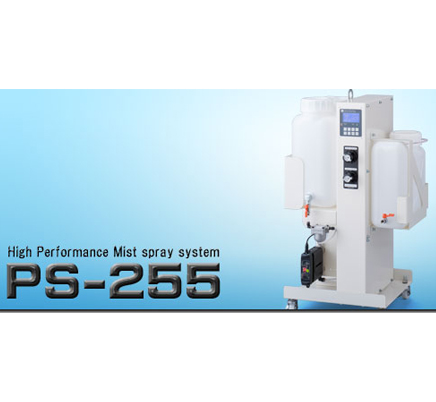

PS-255

PS255是具有电磁泵和喷嘴的用于金属冲压的喷雾系统。通过数字控制，安装在每个喷嘴上的电磁泵可以精细地调节每个喷嘴的油散布量。喷嘴通过在低压下用压缩空气将油雾化，从而将金属加工油均匀地喷洒到工件材料中。结合了控制器，油箱，喷嘴和其他部件的PS255系列适用于低运动粘度油（小于10㎟/ s），适用于各种要求。

主要规格

特征

准备最多12个喷嘴最多可喷涂12个喷嘴。（6个喷嘴用于材料上方，另6个喷嘴用于材料下方）
大容积多罐有一个储罐模型（一个20L储罐），两个储罐模型（两个20L储罐）和三个储罐模型（三个10L罐）。下限浮球开关在10L和20L油箱上。多油箱具有多种功能，可通过切换油箱使用不同的油。
喷雾设定的多个寄存器。可用于将多达一百种喷雾设置注册到存储库，并从外部输入指定多达六十四种喷雾设置。
连接到监控传感器 Keyence制造的可连接流量监控器（FD-SS02A）最多可包含三个单元。

多罐

A，B和C组合使用，以根据PS255的订购代码选择机油种类和油箱编号。
A-spec是仅用于一种油（A）的20升油箱。AA规格是两个仅用于一种油（A）的20L油箱。AB-spec是两个用于两种油（A和B）的20L油箱。ABC-spec是三个10L油箱，用于三种油（A，B和C）。当油箱内的下限浮动开关处于关闭位置（错误）时，PS255输出停止信号。其他还有监视器模式和交替切换模式。前者正在监视您刚刚在多罐中选择的罐的浮动开关。
当这两个中的任何一个20L油箱变空时，通过输出警报，后者可能使您醒来加油。
如果不加油，警报输出不会取消。但是您也可以继续用其他20L的水箱喷涂。如果两个20L储罐都变空，则会输出停止信号。

（注意）在AA规格中，两个油箱的油管管路将在电磁阀作用下汇合在一起。如果使用两种油，它们将混合在油管管路中。如果将两种油混合会产生块状或其他油状物，则由于电磁泵的结构非常精细，可能会使其破裂或寿命变短。

调整喷油量

PS255的电磁泵由DC 24V的电压脉冲供电。
输油量受电压脉冲的脉冲宽度（脉冲的接通时间（ms））和脉冲频率（Hz）控制。
脉冲宽度与电磁泵内柱塞的行程有关。脉冲宽度越长，冲程越大。
脉冲频率是每秒柱塞行程的频率。脉冲频率越高，冲程的频率越高。
当脉冲宽度长且脉冲频率高时，输油量大。但是其趋势会因油的运动粘度或管道状况而改变。如果您设置了错误的脉冲宽度或脉冲频率，例如柱塞无法正常往复运动，输油量将变得不稳定。
为每个泵设置脉冲宽度。脉冲频率设置为UPPER（CH1、3、5、7、9、11）和LOWER（CH2、4、6、8、10、12）。

PS255和PS254的对照表

PS 255是通过开发和改进PS 254而新创建的。通过
流量测量来调整每个泵的驱动时间，并产生适当的平衡。通过喷雾频率调节同时调节所有CH。

物品	PS255	PS254
泵数	1-12	4
坦克数量	20L：最大2 10L：仅3	1个
自动切换油箱	AB切换，ABC切换，AA交替切换	不可能的
调整喷油量	泵驱动时间，泵驱动频率	泵驱动时间
喷雾设定方法	液晶显示器和按钮开关	旋转开关
喷雾设定记忆	100家银行	不可能的
外部喷雾转换	64家银行	不可能的
流量监控器（由Keyence制造的FD-SS02A）	最多可申请3个单元	只能申请1个单位
强大的泵	可以选择	不可能的
金属加工油的可接受的运动粘度	1-10cSt / 40℃ * 1	1-10cSt / 40℃
喷涂时间跨度	连续性，间歇性	继续

* 1油在40℃时的运动粘度应小于10㎟/ s（cSt）。当温度降低时，机油的运动粘度增加，然后由于管道阻力的影响，导致显着降低机油输送量的可能性。请告知我们要使用的机油的运动粘度以及在引入我们的喷雾系统时要考虑的喷油量。

方面

PS-255 1罐式

PS-255 3槽式

规格

主体
喷嘴数和泵数	最多12个
可用油	金属加工用油。粘度在40℃或更低的温度下为10cSt，不应腐蚀金属和树脂。它不应易燃或水溶性。
供油箱数量
一罐式	20公升x 1
两罐式	20公升x 2
三罐式	10公升x 3
废液箱数量	1个或没有坦克
流量计数量	1,2,3或无
喷雾空气调节器数量	2个
过滤调节器
供给压力	0.4-1兆帕
设定压力	0.4-0.5兆帕
耗气量	每个喷嘴最大30L / min
输入	喷涂指令，喷涂空气强制指令，操作禁止，组选择，喷涂面积
银行选择	64
喷涂面积	3个领域
输入回路	+ 24V内部电源类型
继电器输出
额定的	DC30V 3A / AC220V 3A
输出数量	4个输出（停止输出，连续禁止，警报输出，呼叫输出）
重量	取决于型号
电源供应
电压	AC100V-AC220V
频率	50/60赫兹
消耗功率	最高200VA
消耗电流	2A @ 100V / 1A @ 200V
喷嘴
模型	ST8PL-1.0（标准）
喷涂宽度	最大限度。200毫米
喷嘴孔口尺寸	直径1mm
管道用管
外直径	4毫米
内径	2.5毫米
材料	聚氨酯（红色），聚烯烃（透明）

模型	ST8-0.5
喷涂宽度	最大限度。200毫米
喷嘴孔口尺寸	直径0.5mm
管道用管
外直径	4毫米
内径	2.5毫米
材料	聚氨酯（红色/黄色），聚烯烃（透明）

模型	ST8-1.0
喷涂宽度	最大限度。200毫米
喷嘴孔口尺寸	直径0.5mm
管道用管
外直径	4毫米
内径	2.5毫米
材料	聚氨酯（红色/黄色），聚烯烃（透明）

喷嘴单元

ST8PL-1.0（标准）	ST8-0.5

ST8-AUX

喷嘴单元安装处理装置

磁铁架（1个）

腔室120D（用于120mm宽度的材料并使用2个ST8-PL喷嘴）

Chamber200ET（用于200mm宽度的材料并使用6个ST8-PL喷嘴）

腔室400B（用于400mm宽度的材料并使用ST8-PL的4个喷嘴）

腔室600（用于600mm宽度的材料并使用12个ST8-PL喷嘴）
